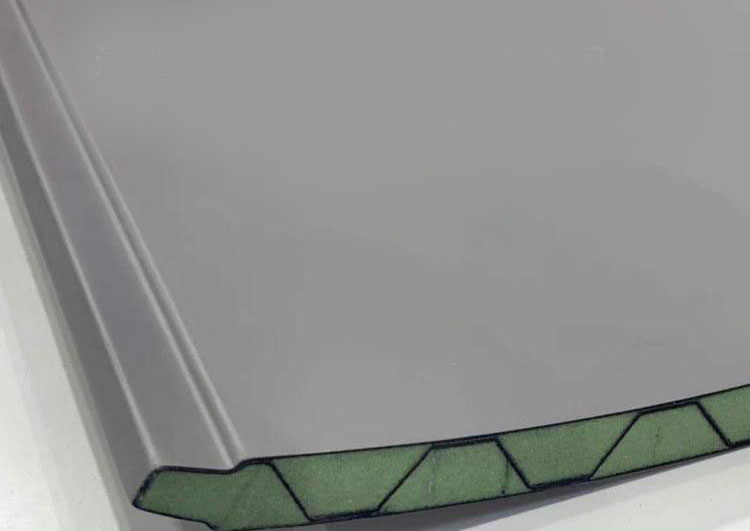

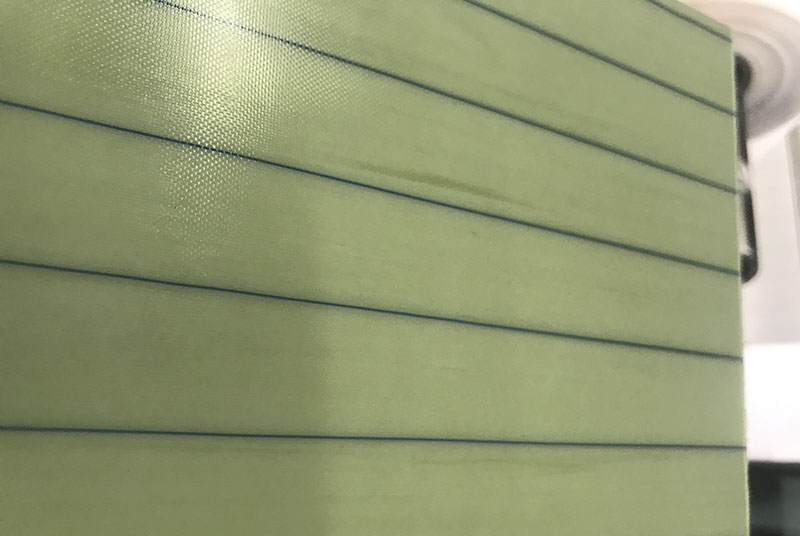

泡沫和玻璃鋼板用什么膠粘？
一般來(lái)說(shuō)，環(huán)氧膠水與絕大多數(shù)泡沫是兼容的，也能保證良好的粘接效果。最好你可以買(mǎi)些成品環(huán)氧膠，如帶玻纖的膩?zhàn)踊颦h(huán)氧結(jié)構(gòu)較。當(dāng)然，也可以自己來(lái)調(diào)配，基礎(chǔ)的環(huán)氧樹(shù)脂膠添加些惰性填料就行，但一般固化的會(huì)很慢，或者你對(duì)粘接性要求不要的情況可以這么考慮。
More

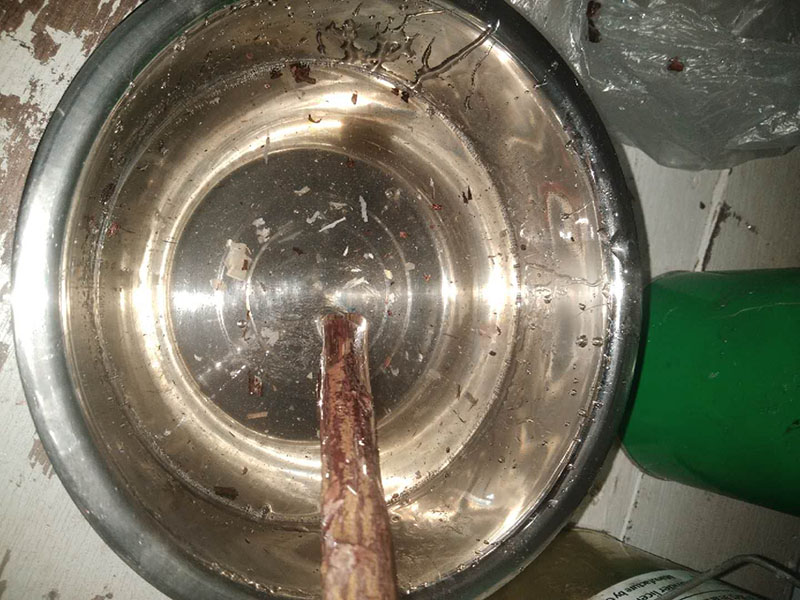

環(huán)氧樹(shù)脂膠加溫后能立即使用嗎？
無(wú)論你處于那種目的加溫環(huán)氧樹(shù)脂膠，也許你是想更稀點(diǎn)以便更好操作。一般不建議加溫后立即使用的，升溫后的樹(shù)脂活性會(huì)很高，在加入固化劑后會(huì)因爆聚而導(dǎo)致性能下降，你可使用丙酮稀釋已解決黏度的問(wèn)題。
More
為何環(huán)氧樹(shù)脂膠不好浸潤(rùn)玻璃纖維？
顯而易見(jiàn)的道理，黏度大越大，浸潤(rùn)性越差。環(huán)氧樹(shù)脂膠很粘稠，所以不好浸潤(rùn)玻璃纖維。你可以嘗試添加丙酮來(lái)稀釋一下，建議不要超過(guò)8%以上，否則會(huì)影響性能。
More

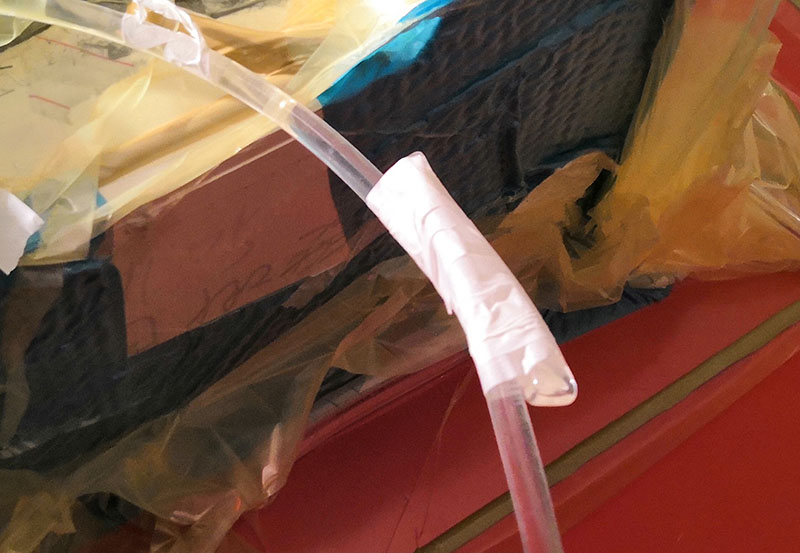

如何切斷真空管中的樹(shù)脂流動(dòng)？
除了樹(shù)脂節(jié)流閥等小工具，來(lái)截止真空管中的樹(shù)脂流動(dòng)，最直接方法就是把真空管對(duì)折并用紙膠帶捆扎了，如圖操作簡(jiǎn)單，經(jīng)濟(jì)并有效。注意來(lái)回對(duì)折兩次，并非直接打折以防止有漏氣的可能。
More

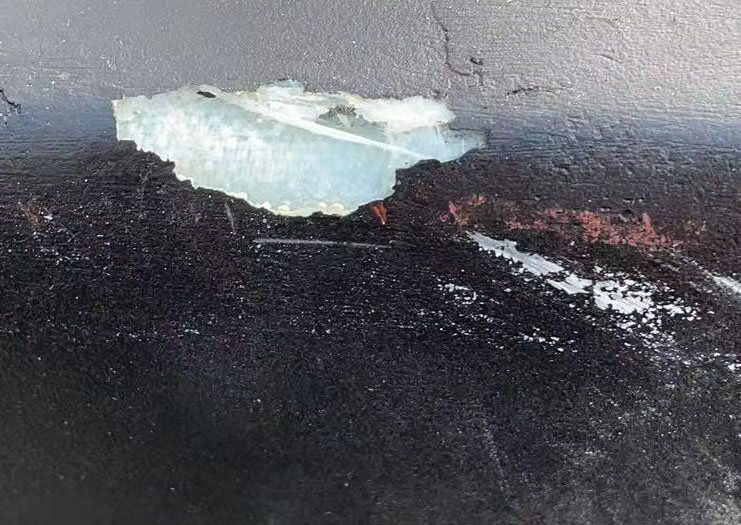

破損船體外殼怎么修補(bǔ)？
一般來(lái)說(shuō)，修補(bǔ)膩?zhàn)犹畛涔袒?，再外涂膠衣即可。 膩?zhàn)舆x用成品貨，如帶玻纖膩?zhàn)踊蛘攮h(huán)氧膩?zhàn)佣夹?，也可以自己使用?shù)脂加氣硅混合調(diào)配填充都行。盡量避免使用滑石粉混合樹(shù)脂填充，這會(huì)有一定的吸水性，導(dǎo)致抗?jié)B透性變差。
More

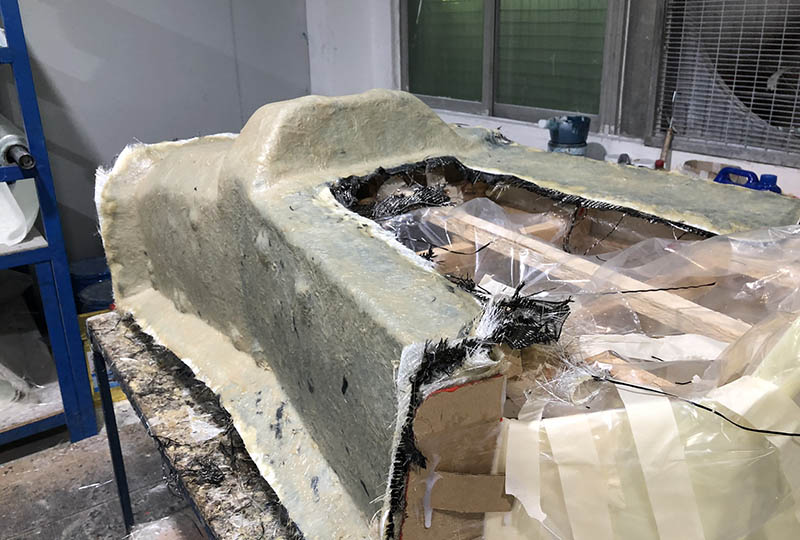

碳纖維和玻璃纖維復(fù)合起來(lái)糊樹(shù)脂模具可以嗎？
當(dāng)然可以，這取決你自己的成本和性能權(quán)衡。碳纖維屬于高端增強(qiáng)材料，相對(duì)玻璃纖維來(lái)說(shuō)性能要高很多，用它來(lái)做樹(shù)脂模具是提升模具性能的好方法，如制作耐高溫模具或提高耐用等情況。 雖然碳纖維和玻璃纖維復(fù)合用是沒(méi)有問(wèn)題的，但你需要注意碳纖維本身定位高性能材料，一般是多與環(huán)氧樹(shù)脂體系匹配的，大多數(shù)碳纖維材料可能表面已做過(guò)環(huán)氧基的表面處理。所以，碳纖維最好是與環(huán)氧樹(shù)脂或環(huán)氧乙烯基樹(shù)脂結(jié)合使用。當(dāng)然，與不飽和聚酯樹(shù)脂結(jié)合也是沒(méi)太大問(wèn)題的。
More

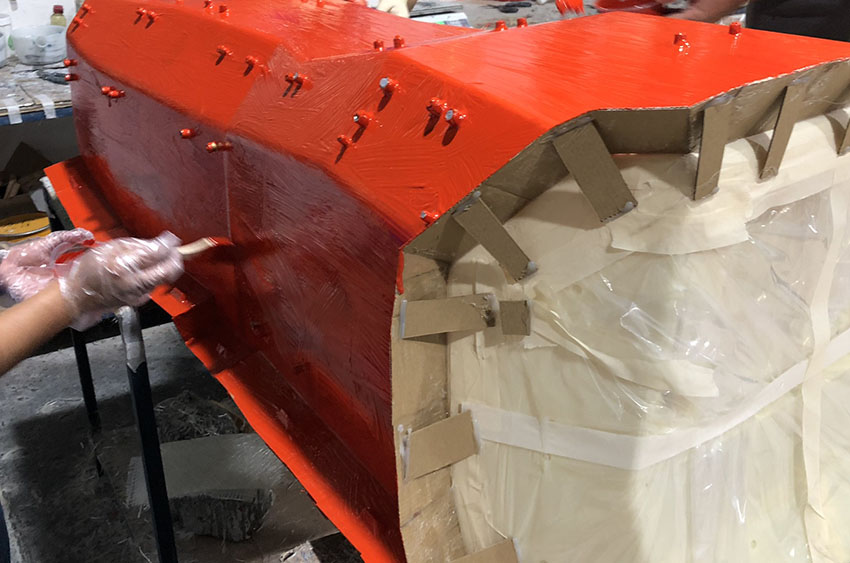

手刷模具膠衣好嗎？
無(wú)論模具膠衣，還是產(chǎn)品膠衣依然是推薦噴涂操作，用量少，覆蓋均勻，比較容易控制厚度。但有時(shí)會(huì)遇到?jīng)]有噴槍、口徑不匹配或模具結(jié)構(gòu)復(fù)雜等情況，你也是可以根據(jù)實(shí)際情況進(jìn)行膠衣手刷操作的。 有人說(shuō)，手糊操作會(huì)有刷痕，但在一定厚度的覆蓋下，在模具表面也不是很明顯的，你看到刷痕比較重是背面粘結(jié)樹(shù)脂層的那面，當(dāng)然輕重和你的手法也有關(guān)系。推薦你使用比較軟的羊毛刷，在一定程度上來(lái)減輕膠衣刷痕。至于膠衣手刷效果好不好，取決于你的綜合情況，如果能噴涂操作還是優(yōu)選噴涂，沒(méi)條件噴涂那只能手刷或輥涂。
More

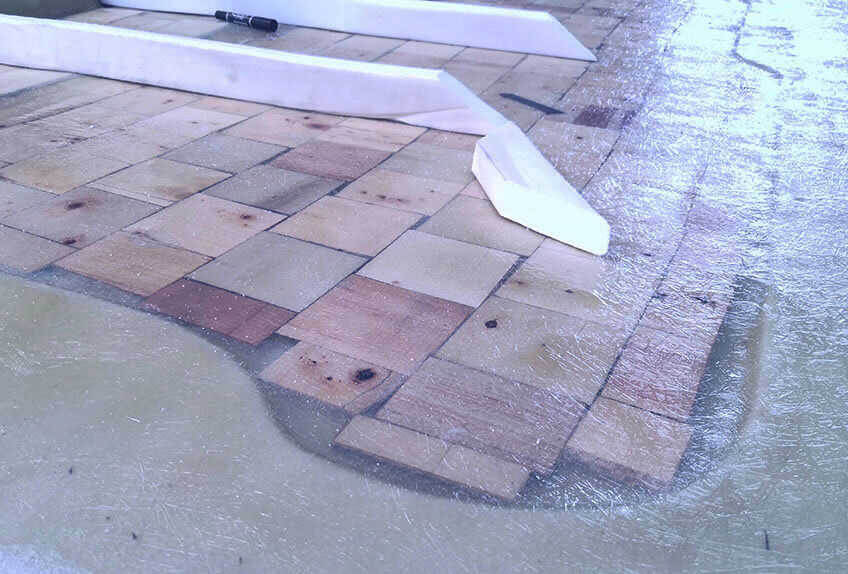

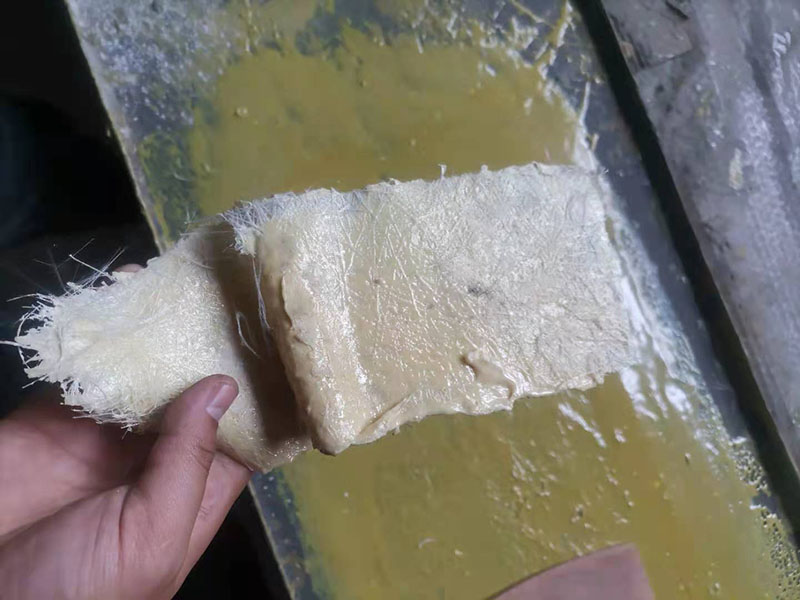

不飽和聚酯樹(shù)脂能和木材結(jié)合在一起嗎？
這取決于兩者之間的粘合方式，平面粘接已成不行。由于不飽和聚酯樹(shù)脂的粘結(jié)強(qiáng)度不是很高，所以很容易在樹(shù)脂固化后被剝離，你可以嘗試采用環(huán)氧或丙烯酸膠粘劑來(lái)解決平面粘接的需求。 如果是包裹積層操作，那就沒(méi)太大問(wèn)題，能起到增厚減重的目的，例如船體甲板等位置加厚等等。另外注意木材不要太潮，最好在使用前加溫烘烤下。
More
版權(quán)所有：江蘇智派化學(xué)品有限公司危險(xiǎn)化學(xué)品經(jīng)營(yíng)許可證 蘇ICP備2021013610號(hào)
蘇公網(wǎng)安備32041102001046號(hào)
