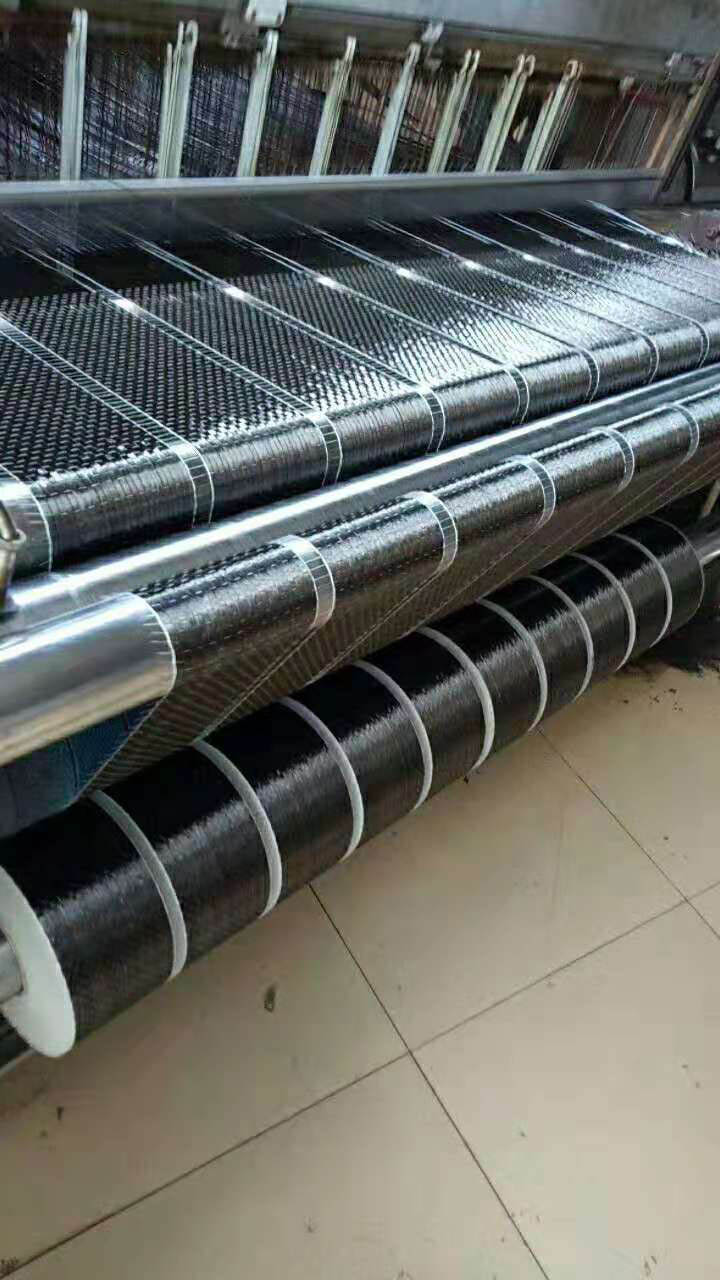

使用單向材料可以使纖維在施加載荷的方向上定向定向，從而可以在較小的重量下以較大的強(qiáng)度制造復(fù)合結(jié)構(gòu)，因?yàn)檫@樣可以有效地利用層壓板中的所有纖維。 箭弓的弓身是一個(gè)很好的例子，嘗試僅在一個(gè)方向上“彎曲”弓的弓身，其中所有載荷都是縱向的。在這種情況下，使用雙向材料（例如碳纖維編織布）將意味著一半的碳增強(qiáng)材料實(shí)際上是無(wú)用的，因?yàn)槔w維與負(fù)載方向成90°取向（在這種情況下，所有緯線纖維）根本不會(huì)提供縱向強(qiáng)度。通過(guò)使用單向碳纖維（沿弓身的長(zhǎng)度方向定向），所有碳纖維增強(qiáng)材料都將有助于弓身的強(qiáng)度，這意味著使用單向碳纖維弓身的重量大約是使用同等強(qiáng)度的雙向碳纖維的一半。與傳統(tǒng)的壓接單向材料相比，無(wú)壓接單向碳纖維的使用…
More

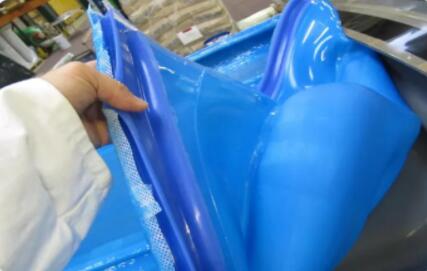

無(wú)論硅膠，還是真空袋膜都是起到建立密封空間的作用。它們的區(qū)別的就是，真空袋膜定位單次使用，硅膠袋可以反復(fù)多次使用，至于耐用性取決于硅膠自身的耐溶劑性能。 總的來(lái)說(shuō)，一分錢一分貨，這種高端材料還是以進(jìn)口的為主。國(guó)內(nèi)也有很多的類似代替產(chǎn)品，你也清楚代替品意味著什么！
More

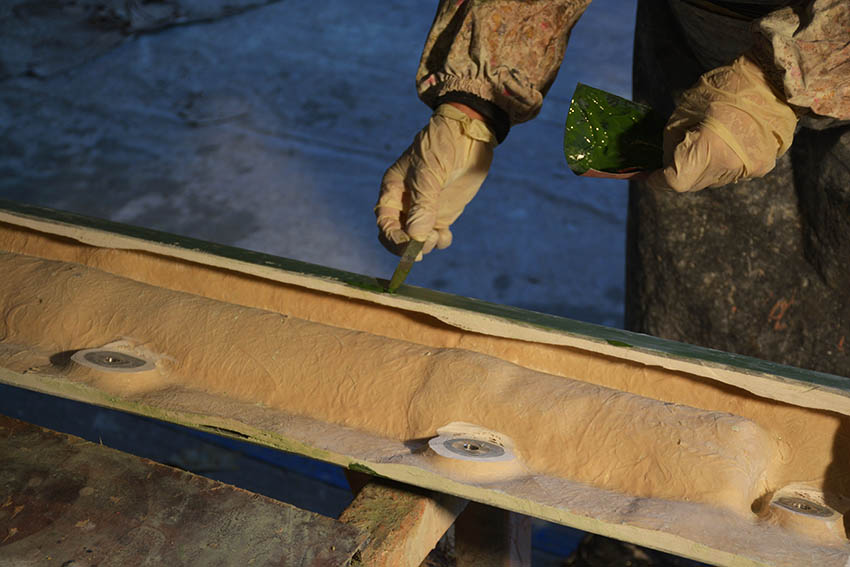

我想，你說(shuō)的沙眼是指的玻璃鋼模具膠衣層的針孔或氣泡缺陷。這通常是由噴涂技術(shù)和材料自身特性所左右的，無(wú)論你再怎么小心，也有可能會(huì)出現(xiàn)，很難避免。 對(duì)于沙眼的修補(bǔ)非常簡(jiǎn)單，原模具膠衣直接填充修補(bǔ)即可，或者使用修補(bǔ)膩?zhàn)右彩强梢裕詈檬黔h(huán)氧體系的，粘結(jié)效果好。再次局部打磨并拋光后，處理后的模具可在幾個(gè)小時(shí)后再次投入使用。
More

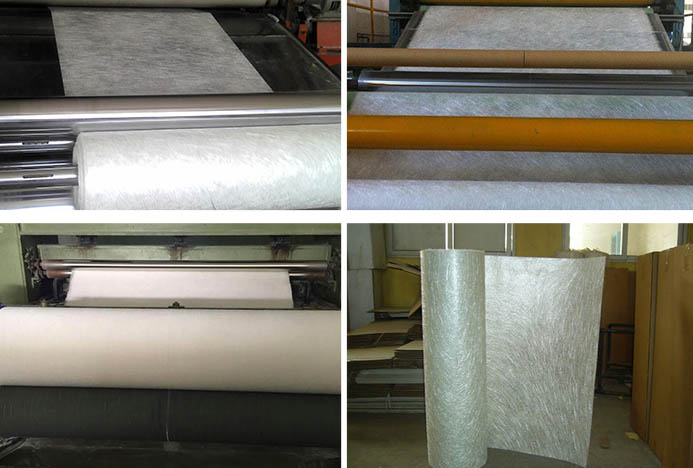

玻璃纖維氈在玻璃鋼行業(yè)是最常見(jiàn)的基礎(chǔ)增強(qiáng)材料，是玻璃纖維絲經(jīng)過(guò)機(jī)器短切后，再噴涂粘合在一起的類似毛毯的墊子，也叫短切氈或毛氈。它與樹(shù)脂復(fù)合后起到增強(qiáng)整體的作用，纖維比例越大玻璃鋼部件性能越好，通常也與其它玻纖織物混合搭配使用，例如方格布等等。
More

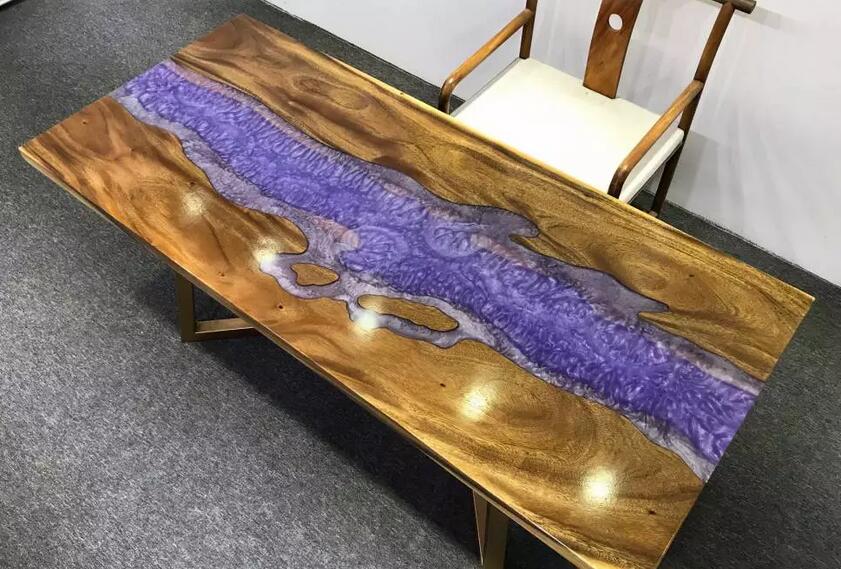

桌子樹(shù)脂絕大多數(shù)是澆注型的環(huán)氧樹(shù)脂膠，相對(duì)其他樹(shù)脂來(lái)說(shuō)粘結(jié)效果好，低放熱收縮小。性能上主要看耐黃變性能和透明度的高低，價(jià)格差異很大，尤其是做表層的耐黃變樹(shù)脂價(jià)格更高。
More

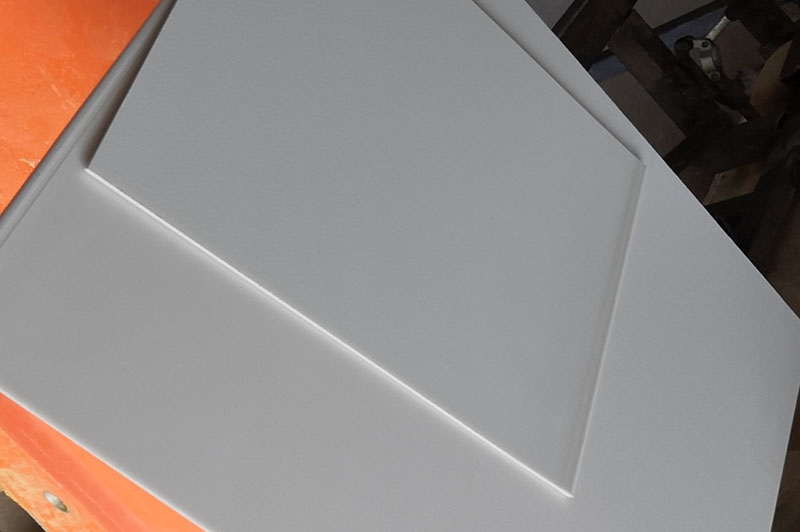

玻璃鋼膠衣是用來(lái)細(xì)化玻璃鋼制品表面效果的面漆，有時(shí)用作底漆，或者模具表面等等，它的作用主要體現(xiàn)在細(xì)化產(chǎn)品表面、提高耐候、耐溶劑和耐用性等用途。 根據(jù)樹(shù)脂體系的不同，有聚酯膠衣、乙烯基模具膠衣和環(huán)氧膠衣等等，無(wú)論你用做過(guò)渡打磨層還是直接面漆或底漆等，但用途基本類似。
More

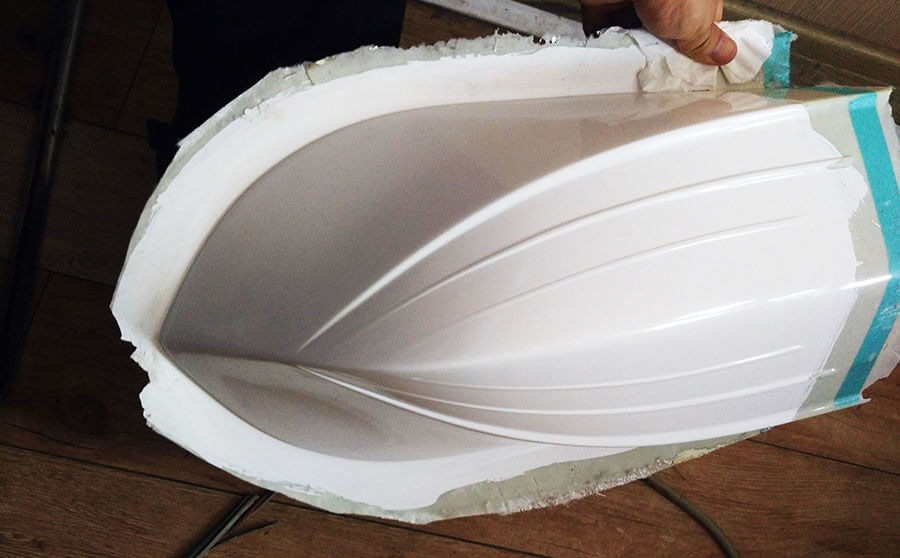

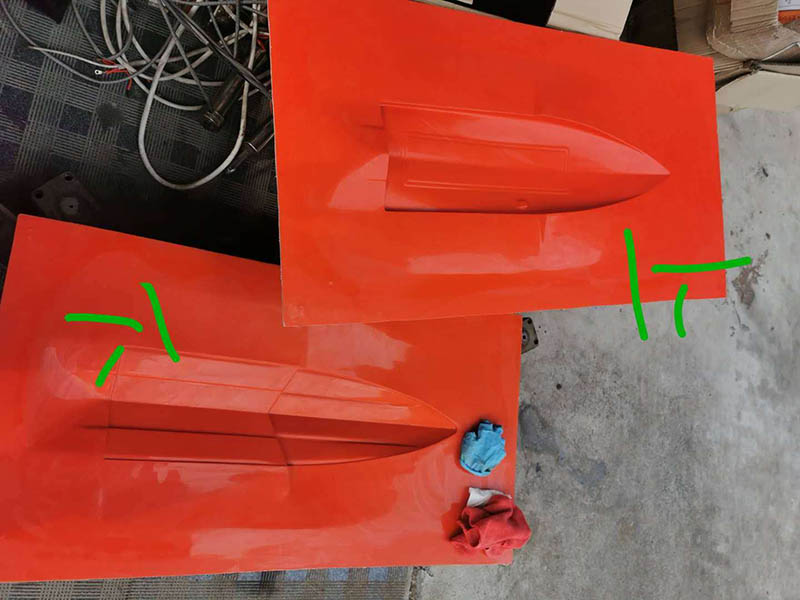

客戶遇到的問(wèn)題，乙烯基模具膠衣涂刷后長(zhǎng)時(shí)間不凝膠，但在杯子里剩余的膠衣能正常固化。 先說(shuō)明下，絕大部分聚酯膠衣凝膠速度主要受兩點(diǎn)影響：固化劑量和溫度。大家都明白，固化劑量越多固化速度越快，您按照廠家推薦量添加即可，一般為1.5-2%；不要低于1%，這會(huì)導(dǎo)致膠衣固化不完全或欠固化等問(wèn)題。 注意，環(huán)境溫度不等于實(shí)際模具表面上的溫度，在杯子能固化是因?yàn)槟z衣凝膠時(shí)會(huì)放熱，熱量積聚的緣故，當(dāng)涂刷后的膠衣薄層因模具溫度影響而會(huì)有所下降。 在您確認(rèn)固化劑添加量準(zhǔn)確的時(shí)候，解決這個(gè)問(wèn)題最簡(jiǎn)單的辦法，就是提高環(huán)境溫度到24℃-50℃時(shí)，模具膠衣會(huì)很快凝膠并開(kāi)始固化，例如小太陽(yáng)擺頭烘烤。
More

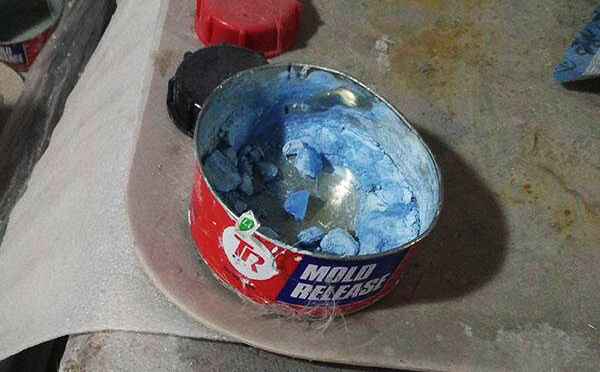

能用，但不見(jiàn)得好打蠟。 由于膏狀蠟中的溶劑揮發(fā)，變成塊狀的脫模蠟會(huì)很難均勻地打到模具表面上，這將是一個(gè)潛在的脫模隱患。你可嘗試把塊狀蠟在毛巾上揉碎，再去打一下試一試。假如，還是不能把蠟質(zhì)打均勻開(kāi)，那么建議棄用，因?yàn)橐坏┟撃Ｊ〉拇鷥r(jià)是遠(yuǎn)大于脫模蠟的材料成本。 記住，脫模蠟與脫模劑同樣需要密封保存，它們只不過(guò)是溶劑揮發(fā)的速度不同罷了，例如水和汽油。
More
乙烯基酯樹(shù)脂與聚酯樹(shù)脂及聚酯膠衣具有相同的交聯(lián)單體（苯乙烯），因此它們彼此兼容。如果需要，您可以將兩者混合在一起，乙烯基酯樹(shù)脂以及乙烯基酯和聚酯樹(shù)脂的共混物-通常可用作船用聚酯膠衣后的抗水滲透層。
More
版權(quán)所有：江蘇智派化學(xué)品有限公司危險(xiǎn)化學(xué)品經(jīng)營(yíng)許可證 蘇ICP備2021013610號(hào)
蘇公網(wǎng)安備32041102001046號(hào)
