苯乙烯在聚酯樹脂中作用是什么？
苯乙烯在樹脂中即是溶劑又是交聯劑，聚酯樹脂配方中都將包含特定量的苯乙烯，以提供樹脂最終用途所需的特定粘度，例如在不飽和聚酯樹脂中約為35%左右。 如果您出于任何特殊原因想要稀釋樹脂，則可以添加更多苯乙烯。通常，在開始影響樹脂性能之前，可以添加約3-7％，例如：稀釋聚酯樹脂或膠衣等等。
More

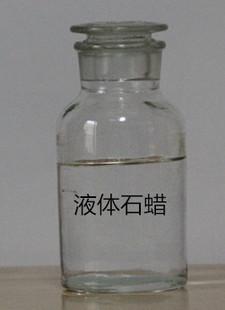

如何降低樹脂的粘結力？
可以在未固化的樹脂中加入少量具有自潤滑作用的一些非極性溶劑來降低附著力，比如甲基硅油、液體石蠟等等都行，固化后在樹脂內部和表面都會形成一層薄膜來防止粘結。但是這么做會嚴重降低樹脂的各項機械強度甚至會失去粘接力，建議先做小試再考慮。
More

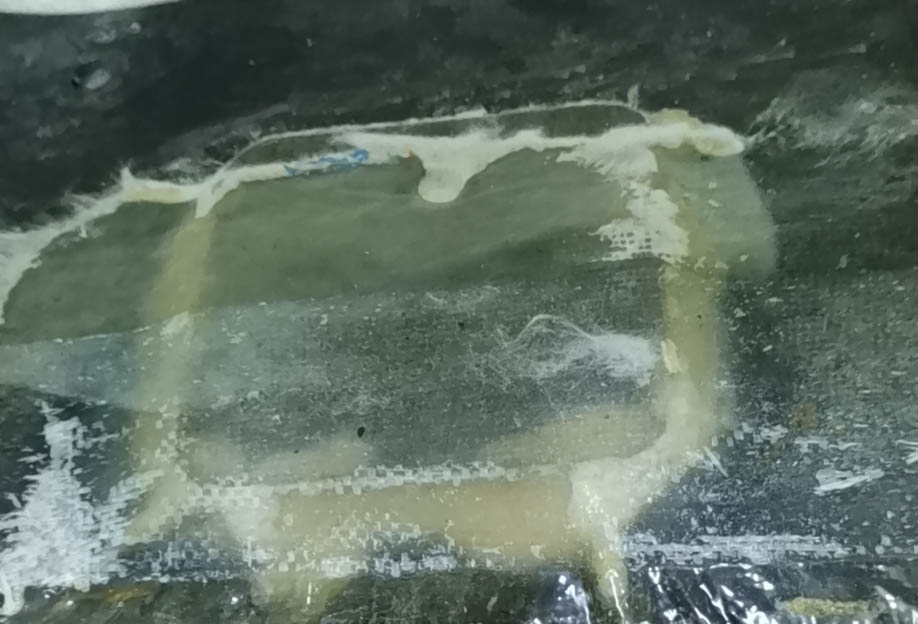

做環(huán)氧模具不用膠衣可以嗎？
可以，這完全取決于你自己對模具表面光潔度的要求定位。不使用膠衣，能避免膠衣分層和鼓泡等問題，尤其是在做高溫模具時。當然劣勢也很直觀，表面不是很平整，可能你需要經過打磨并拋光才可。 通常，你可以在表層使用薄纖維氈或表面氈來細化模具表面，是否采用取決于你的模具結構。
More

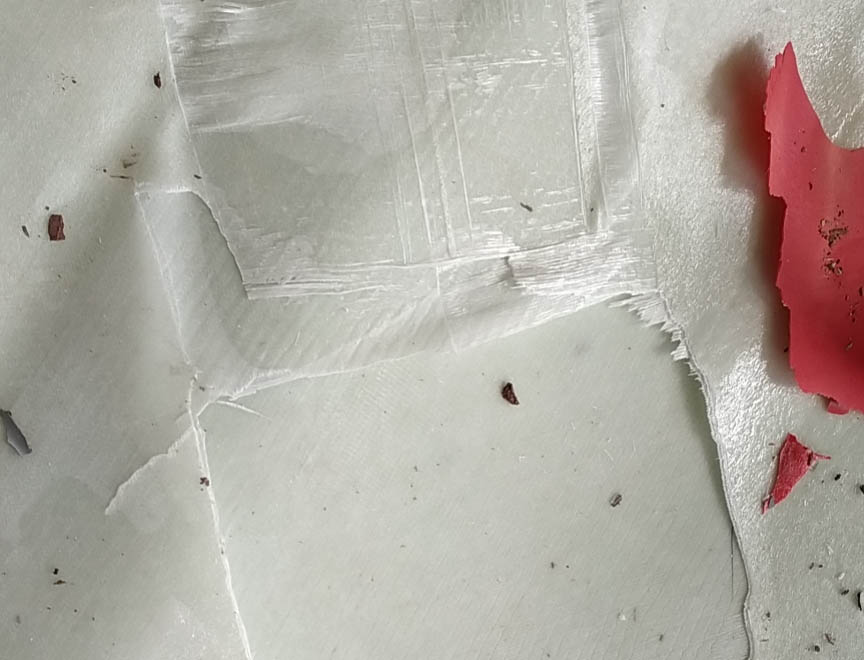

耐溫樹脂模具分層咋回事？
很遺憾，通常這不是一次不小心，兩次沒注意導致的結果，總會有人為此交學費的。 復合材料部件也叫層壓件，樹脂與玻璃纖維反復積層，尤其是在每層固化后再上積層的情況，它們之間的抗剝能力不是最好的。 耐溫樹脂模具制作對任何一家模具廠都將是一個挑戰(zhàn)，極力建議樹脂抽真空來做。 不要問我為什么，也被手糊坑過的，學費已交。
More

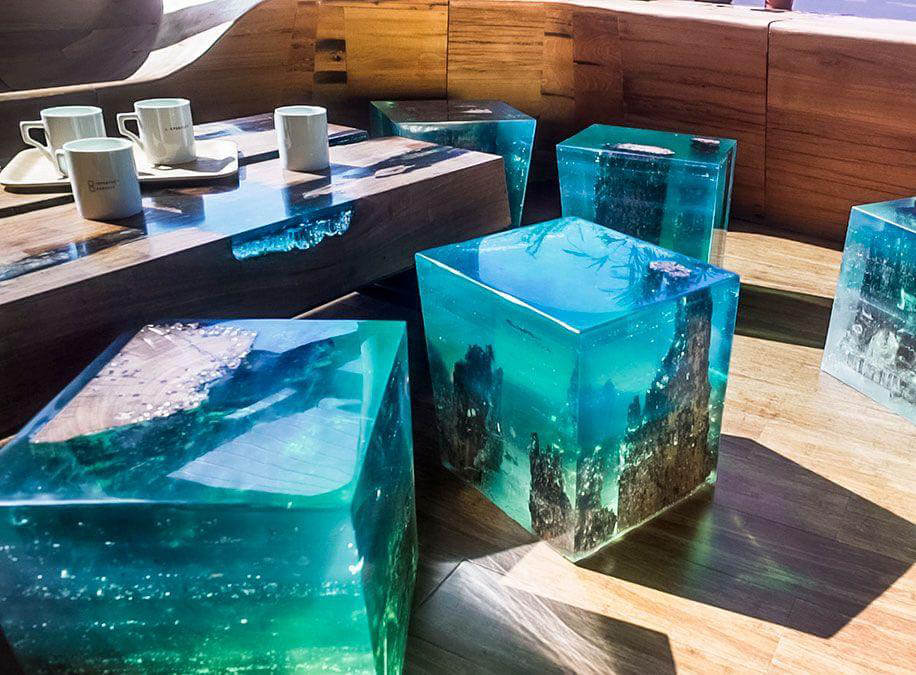

河流桌樹脂為何都固化的很慢？
大多數做河流桌子的樹脂都是環(huán)氧樹脂膠，有人反應固化的很慢，這是對的。固化慢是有好處的，低放熱不容易開裂，也便于厚澆注層。還有更長的固化時間，便于氣泡排除和固化的更完全。一般來說，常溫24度，24小時能達到完全固化的就可以，注意達到最高強度通常還需要3-5天以上的時間。
More

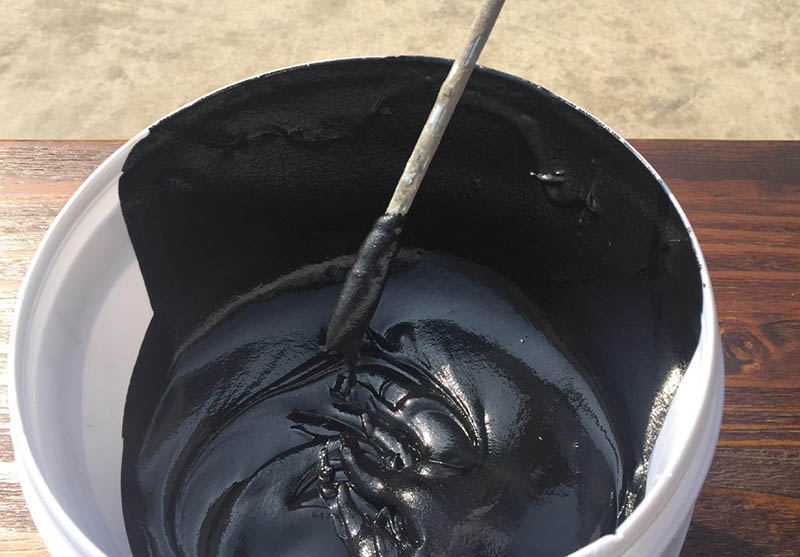

樹脂固化后表面粘手為什么?
樹脂干了以后，存在發(fā)粘問題是比較常見的，大多數不飽和樹脂或乙烯基樹脂都存在這個問題，是因為樹脂固化時與氧氣反應導致的。你可以在最后一遍的樹脂中，加如5%的蠟液即可解決這個問題。注意不要加的太多，會容易導致表面光澤下降。
More

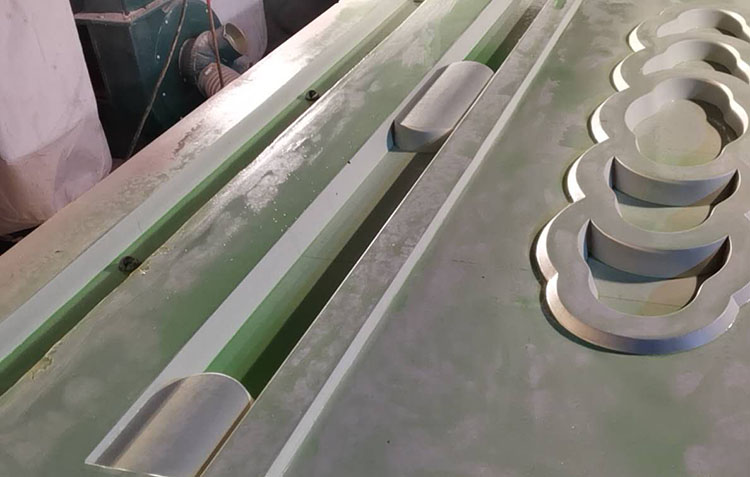

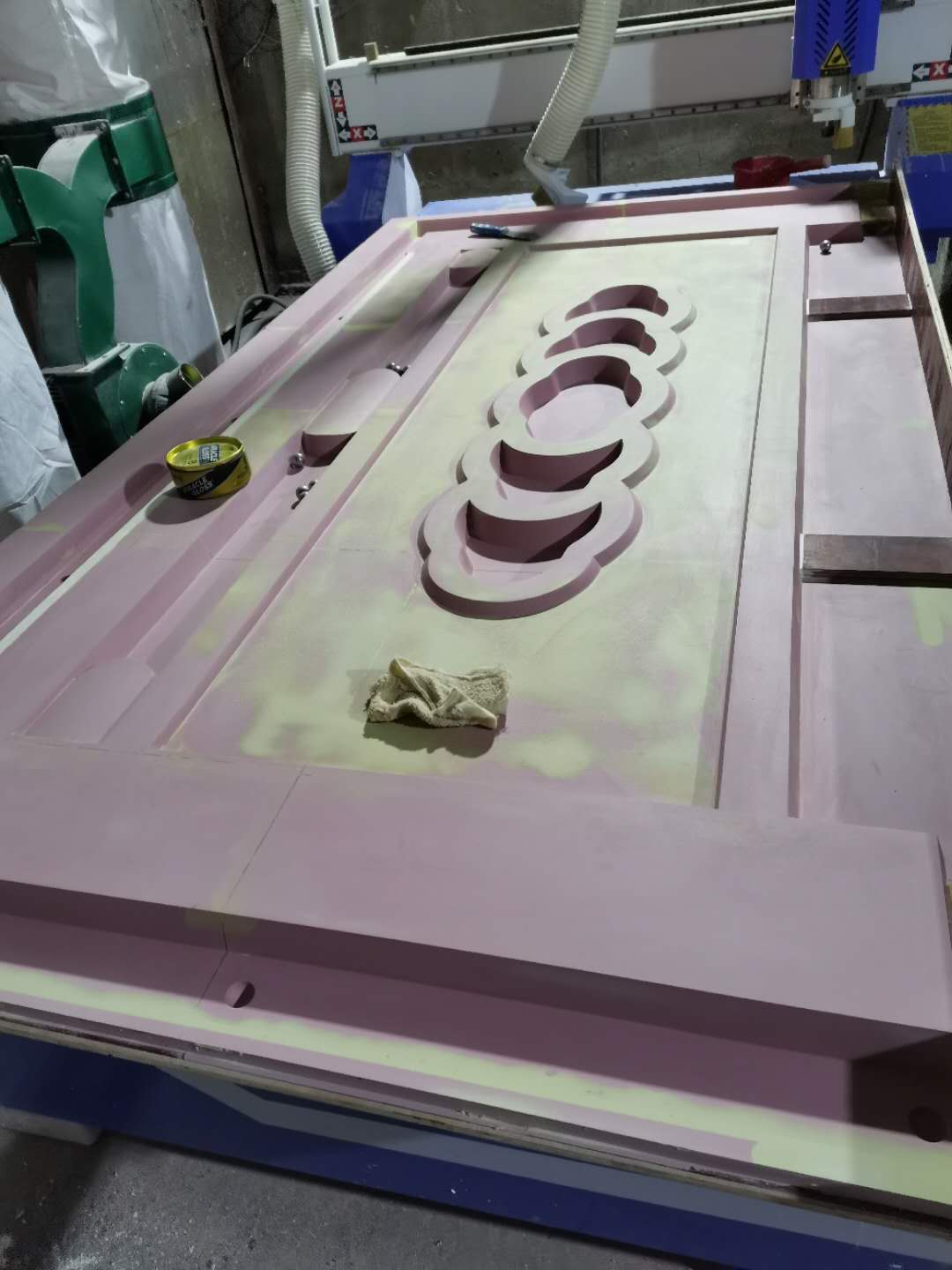

代木原模表面可以全部刮原子灰處理嗎？
代木原模的表面細化處理，是可以全部刮原子灰的。但一般大家不會這么做，太浪費工時的緣故。你可以用它處理大的缺陷，對于整體處理，還是建議噴涂易打磨膠衣更高效。
More
版權所有：江蘇智派化學品有限公司危險化學品經營許可證 蘇ICP備2021013610號
蘇公網安備32041102001046號
