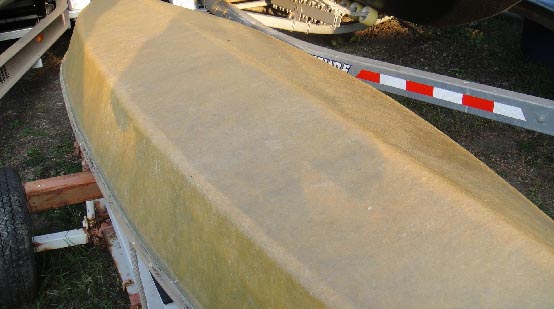

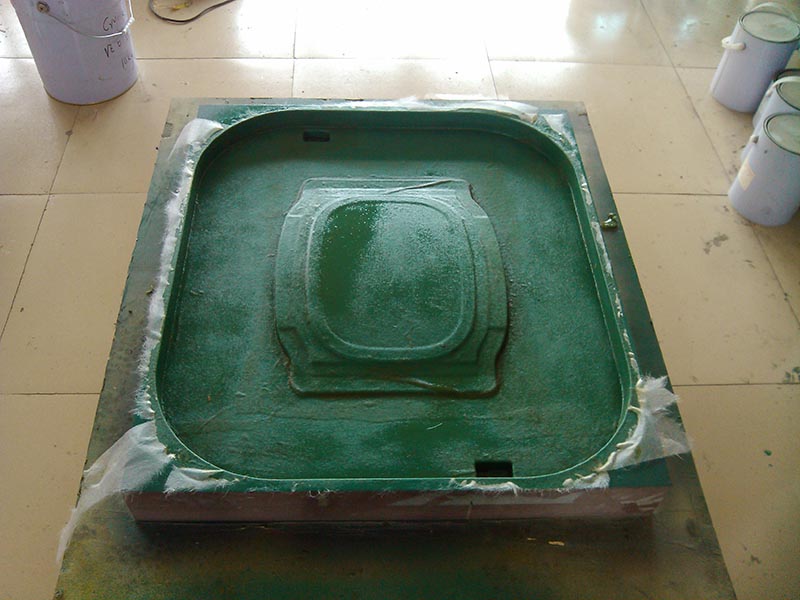

沒有理由說(shuō)不行，191樹脂都能糊模具的，但這一切都取決你的實(shí)際應(yīng)用需要。 鑒于環(huán)氧樹脂膠比較難操作，常溫手糊模具還是建議采用模用乙烯基樹脂或不飽和樹脂搭配最好。耐溫120度以上的玻璃鋼模具模具，進(jìn)不進(jìn)罐子，都建議你采用專業(yè)的環(huán)氧模具樹脂，這個(gè)和常規(guī)的普通環(huán)氧是有很大區(qū)別的。簡(jiǎn)單說(shuō)，一分錢一分貨吧！
More

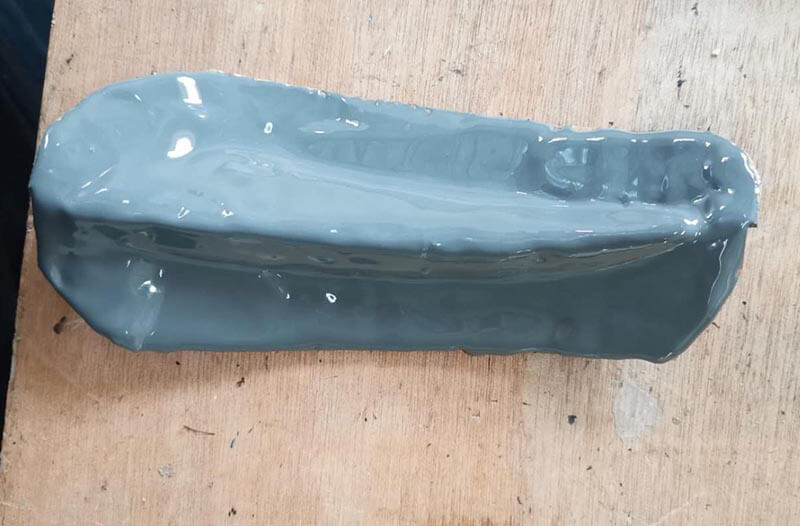

有人問(wèn)，看過(guò)很多老外做的玻璃鋼模具，為何大多是乳白色的呢？這就是模具樹脂固化之后的顏色，說(shuō)白了就是填料的本色。老外對(duì)工藝控制理念是靠前的，明白做模具首要考錄的就是樹脂收縮問(wèn)題，所以會(huì)多采用零收縮樹脂居多。
More

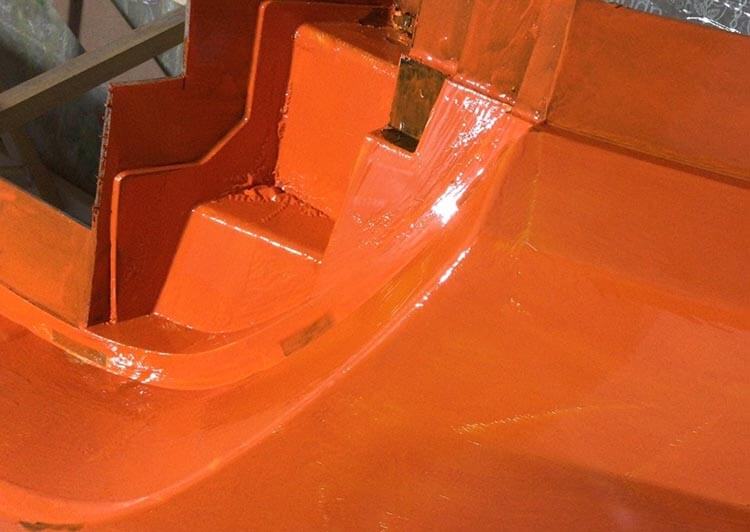

不是絕對(duì)，但還是建議你使用表面氈，使用在模具膠衣之后。由于類似“薄紙”的形態(tài)，你也能很容易理解，這對(duì)提高玻璃鋼模具表面的平滑度是有好處的，它遮蓋掉了后續(xù)粗糙的短切氈紋路，使模具表面變得更為光潔平整，上手試體驗(yàn)更好。
More

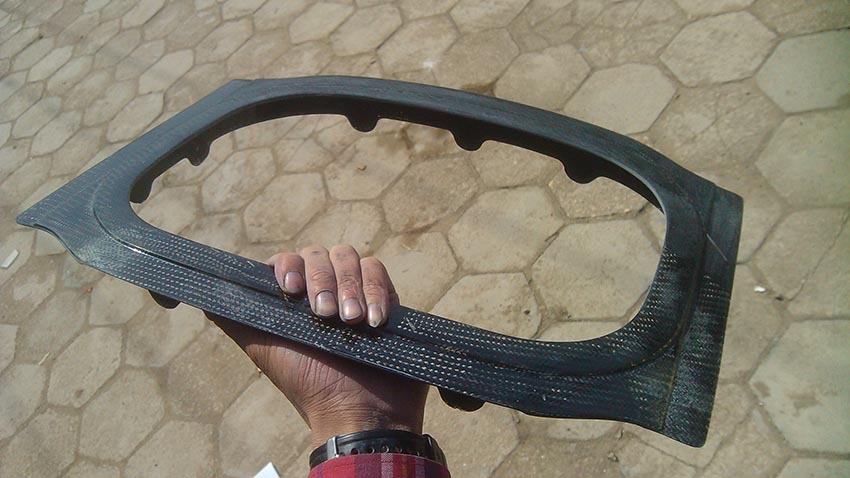

這個(gè)問(wèn)題，大家一般都不會(huì)質(zhì)疑，碳纖維性能會(huì)優(yōu)于玻璃纖維的性能。復(fù)合材料部件一般是與增強(qiáng)物的性能相接近，加上使用碳纖維多是參與環(huán)氧樹脂復(fù)合或抽真空，自然性能差不了。而玻璃纖維部件是最為常見的，經(jīng)濟(jì)優(yōu)勢(shì)相對(duì)明顯。所以，好壞應(yīng)是從不同的點(diǎn)來(lái)看的。
More

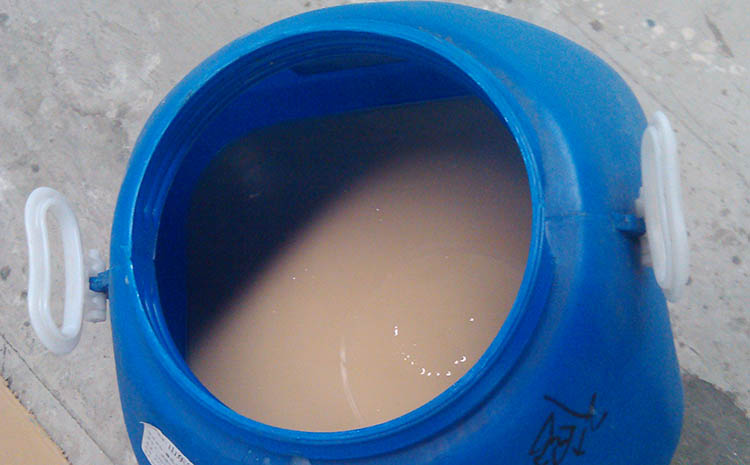

如果你想自己去改善玻璃鋼部件的阻燃性能，最簡(jiǎn)單方法就是加一定比例的氫氧化鋁。很多樹脂廠商也是這么干的，但不推薦你去嘗試，最終要求不高的除外。因?yàn)槟慵尤胩盍虾?，?shì)必可操作性會(huì)改變，部件其它性能也會(huì)改變，密度會(huì)變大等等。這時(shí)，你就會(huì)需要反應(yīng)性的阻燃樹脂。
More

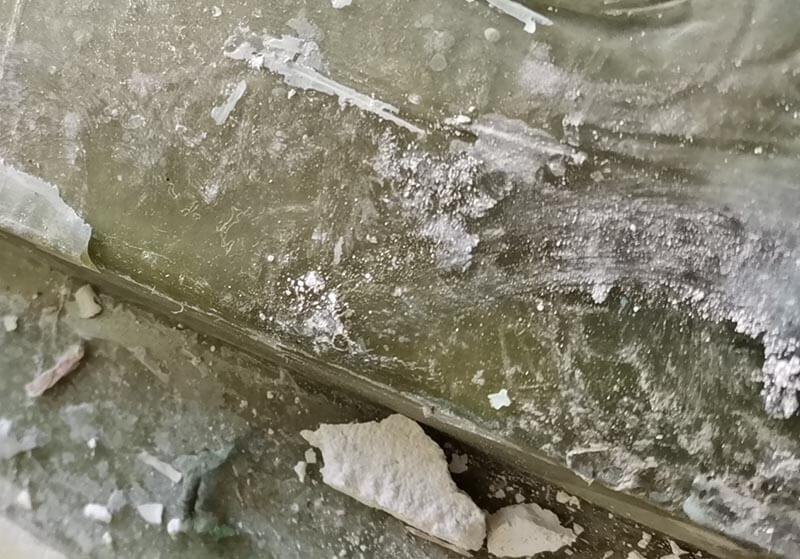

客戶說(shuō)，打了三遍8號(hào)脫模蠟，又上2遍pva脫模水，按理說(shuō)這脫模搭配已是萬(wàn)無(wú)一失了。可遺憾的是，玻璃鋼模具依然非常難脫。代木原模已全部破壞掉了，才脫出模具。 已排除8號(hào)蠟與脫模水的影響，兩者之間兼容性是沒問(wèn)題，使用前也測(cè)試過(guò)。 問(wèn)題到底出在哪里呢？ 憑直覺，應(yīng)該是脫模蠟沒有打到位，或者遍數(shù)過(guò)少。很多時(shí)候，原模表面的粗糙程度影響了我們認(rèn)為的安全遍數(shù)。加上樹脂面也較難脫模，及模具結(jié)構(gòu)也是有關(guān)系。 所以，有時(shí)不要只看別人的成功案例，就認(rèn)為自己也能行。把風(fēng)險(xiǎn)降到最低的方法其實(shí)很簡(jiǎn)單，但往往被忽視，先正確測(cè)試是有必要。
More
一般來(lái)說(shuō)，建議模具膠衣濕膜厚度為0.8-1mm最適合。這并不是實(shí)際的最終厚度膠衣厚度，收縮和打磨必定是會(huì)去掉一定厚度。 太薄，容易露底并降低玻璃鋼模具耐用性。 太厚了，膠衣容易開裂，增加微裂紋。 通常，也就是一個(gè)平方模具的面積用1kg膠衣量。最好是分次操作（利于氣泡排除），但不是絕對(duì)，根據(jù)自己實(shí)際情況綜合而定吧！
More

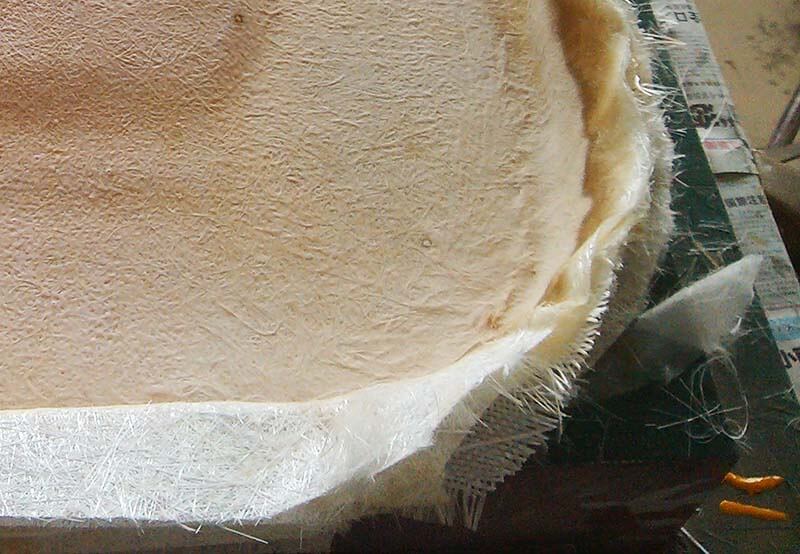

這個(gè)不好定論，是需要根據(jù)實(shí)際情況來(lái)定的，例如面積大小，結(jié)構(gòu)復(fù)雜性，做產(chǎn)品還是模具等等情況。 一般來(lái)說(shuō)，做產(chǎn)品是沒必要非等表面氈層完全固化的，因?yàn)檫B續(xù)樹脂積層更節(jié)約時(shí)間并經(jīng)濟(jì)，這對(duì)于利益最大化是有必要。有時(shí)，甚至一個(gè)部件都是連續(xù)積層完成的。 如果是做玻璃鋼模具的話，建議表面氈還是單獨(dú)固化好，以便于氣泡排除和提高模具耐用性及表面的平滑度。需要格外注意的是，任何二次層壓部件都是有可能出現(xiàn)分層或粘結(jié)不良等問(wèn)題的，尤其是做高溫樹脂模具時(shí)，這絕對(duì)會(huì)是一個(gè)挑戰(zhàn)。 不要迷信所謂的專家，最可靠的經(jīng)驗(yàn)是來(lái)自于實(shí)踐與正確的測(cè)試。大家都是明白人，至于利益權(quán)衡還是自己去評(píng)估吧！
More
版權(quán)所有：江蘇智派化學(xué)品有限公司危險(xiǎn)化學(xué)品經(jīng)營(yíng)許可證 蘇ICP備2021013610號(hào)
蘇公網(wǎng)安備32041102001046號(hào)
